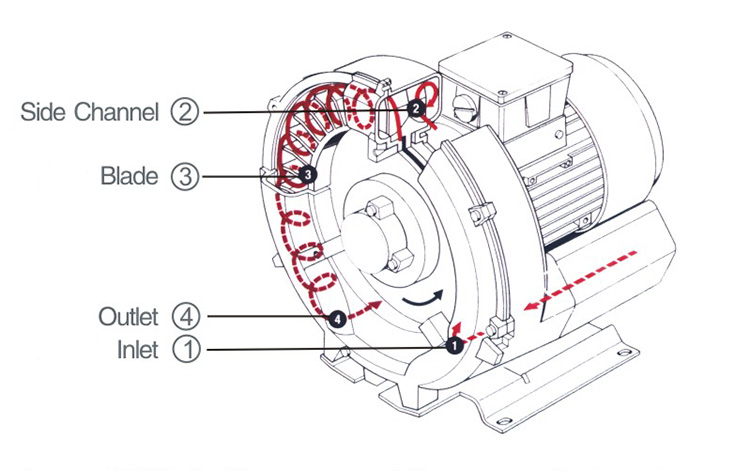

Воздуходувка приводится в действие устройством плавного пуска вместо прямого пуска. Когда воздуходувка достигает номинальной скорости, она переключается на обычный контур питания 380 В. ПЛК Mitsubishi FX2-48MR и устройство плавного пуска AB 150-B360NB1 используются для управления пуском четырех воздуходувок верхнего уровня.



Схема подключения основной цепи показана на рисунке. ST - это устройство плавного пуска, K11, K21, K31 и K41 - контактор плавного пуска воздуходувки ~ 4 соответственно, K1 - контактор обычной цепи питания воздуходувки 1, а основная цепь воздуходувок 2-4 и воздуходувки 1 подключены к одной и той же распределительной шине. Когда воздуходувку необходимо запустить, ПЛК посылает сигналы для включения плавного пуска, и подключается соответствующий контактор в K1K4. Воздуходувка приводится в действие плавным пуском. Когда скорость достигает нормальной, ПЛК посылает сигналы для подключения главного контактора в обычной цепи питания Kll ~ K41, и вентилятор переключается на обычную цепь питания 380 В, а устройство плавного пуска прекращает работу.



Особое внимание следует обратить на то, чтобы при подключении нельзя было неправильно подключить трехфазную последовательность фаз нормального контура питания и контура плавного пуска, иначе это приведет к случайному прямому короткому замыканию между фазами.
Распределение точек ввода и вывода ПЛК в системе управления Распределение точек ввода и вывода ПЛК показано на рисунке. В точках ввода 1, 12, 3 и 14 находятся сигналы запроса запуска 4 воздуходувок соответственно, K1, K2, K3 и K4 являются сигналами состояния основного контактора 4 воздуходувок, Kll, K21, K31 и K41 являются сигналами состояния выходного контактора устройств плавного пуска, а KST - сигналом связи с полной проводимостью устройств плавного пуска.

Среди выходных точек K11, K21, K31 и K41 - выходные контакторы плавного пуска, а KYI, KY2, KY3 и KY4 - переключающие реле.
