Воздуходувки ВНА - технические характеристики
Техническая характеристика ВНА

Рабочий газ: атмосферный воздух
Синхронная частота вращения вала: 3000 об/мин
Питание привода: переменный ток промышленной частоты 50Гц и напряжением 380 В
Масса машины: в зависимости от модели до 325 кг
Рекомендуемый интервал замены подшипников по суммарному времени работы: 6500 час
Время выхода на установившийся режим: около 30 мин.
Габариты: ширина 760 мм, длина 1300 мм, высота 960 мм

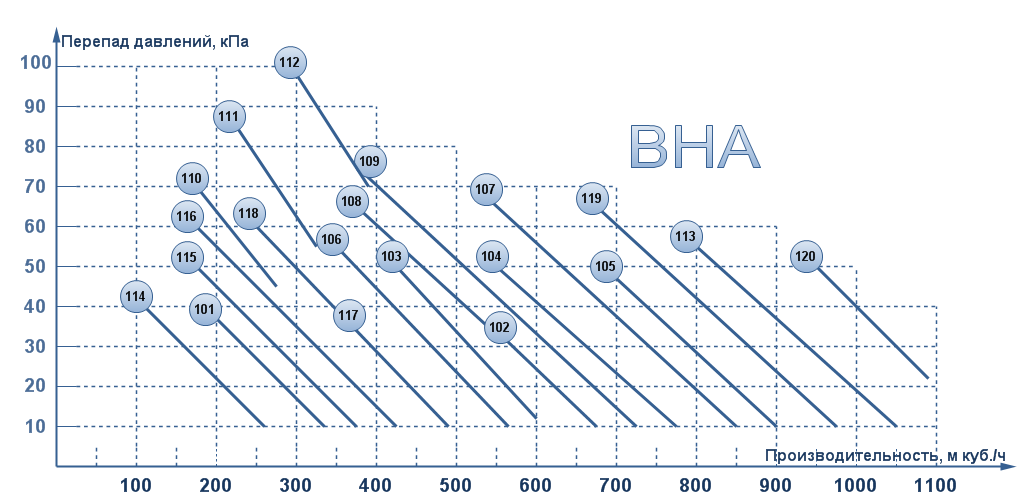

Характеристика, обозначенная цифрой 101 соотвествует марке нагнетателя ВНА-101, обозначенная цифрой 102- марке ВНА-102 и т.д. Характеристики, показанные на рисункке, построены для воздуха, всасываемого при температуре +23 град. Для другого газа требуется корректировка характеристик.

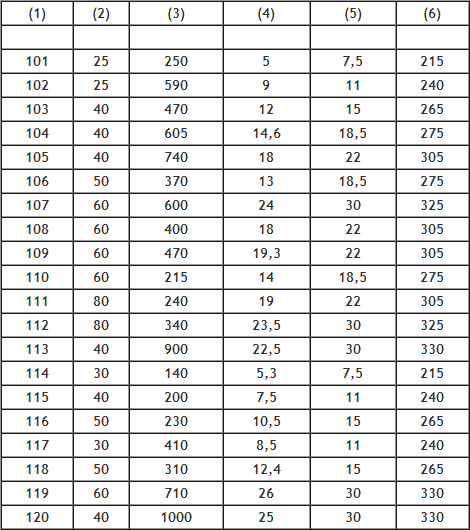

В нижеследующей таблице представлены: (1)-марка агрегата, (2)-типовой перепад давлений, кПа, (3)-соответствующая типовому перепаду давлений, производительность(подача) м куб. в час, (4)-потребляемая мощность, кВт, (5)- установленная мощность электродвигателя, кВт, (6)- вес агрегата с приводом, кг.



Под типовым перепадом понимается перепад давлений на который был рассчитан данный типоразмер машины. Запас по мощности у электродвигателя допускает небольшое превышение этого значения которое можно увидеть на графике.
