Воздуходувки компрессорные серии ЭФ 100 предназначены для сжатия и подачи атмосферного воздуха без загрязнения его продуктами трения и смазки. Они имеют простую конструкцию, хорошую уравновешенность (динамически отбалансированы), небольшие габариты и массу, очень просты в эксплуатации, легко перестраиваются на другие характеристики и в сравнении с шестеренчатыми компрессорами менее шумны. Ресурс компрессора зависит только от ресурса подшипников. Агрегаты имеют широкую область применения, в особенности в пищевой промышленности, сельском хозяйстве, медицине и т.д. В частности, агрегаты работают в системах пневмотранспорта сыпучих продуктов на пищевых производствах (пневмотранспорт муки, зерна, сахарного песка, солода и др.), в системах водоочистки для аэрирования очищаемой воды, в рыбных хозяйствах для насыщения воды кислородом воздуха и т.д.
Воздуходувка ЭФ-100 может эксплуатироваться как в помещениях с естественной вентиляцией, так и на открытом воздухе (под навесом) при температурах окружающей среды от 243°К (минус 30°С) до 313°К (плюс 40°С). Конкретно все зависит от категории исполнения электродвигателя.

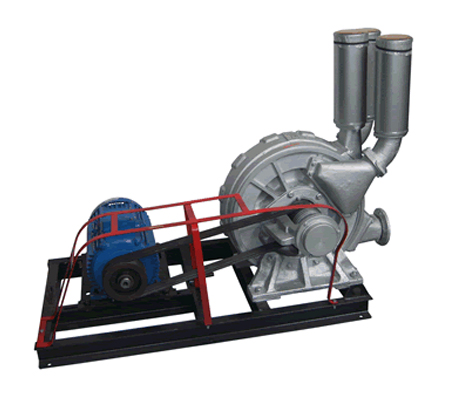

Агрегат компрессорный представляет собой установленные на единой раме и кинематически связанные клиноременной передачей компрессор и электродвигатель. На корпусе компрессора закреплены нагнетательный патрубок (горизонтальный) и два (вертикальных) всасывающих патрубка. Всасывание (забор воздуха) в компрессор производится прямо из окружающей среды. Для снижения уровня шума до норм близким к санитарным на всасывающих патрубках установлены глушители. Возможно использование специальной всасывающей линии, в этом случае патрубки подсоединяются к общему коллектору. Нагнетательный патрубок присоединяется к линии, ведущей к потребителю сжатого воздуха. В подшипниках заложена консистентная смазка, которая обновляется в процессе эксплуатации 1 раз в 2 месяца. Клиноременная передача закрыта кожухом. На раме имеется устройство для регулировки натяжения ремня и отверстия для крепления агрегата к основанию. Одной из особенностей работы компрессора является непрерывный сброс балластного воздуха, осуществляемый через отдельный патрубок. Для снижения шума на патрубке крепится глушитель.
Сама рабочая часть компрессора состоит из 2-х параллельных вихревых камер, в которых свободно вращаются лопатки рабочего колеса. Рабочее тело (газ) двигаясь в вихревой камере по спирали, многократно проходя через лопатки рабочего колеса от входа до отсекателя (узкое место, где форма колеса соответствует контуру лопатки) сжимается и подается в нагнетательный патрубок. Часть газа находящаяся в межлопаточном пространстве проходя через отсекатель выбрасывается в дренажный патрубок (балласт, который можно использовать для обогрева помещения).
Вал компрессора вместе с запрессованными на нем колесом и шкивом установлен на 2-х подшипниках № 306. Колесо свободно (в зазорах) вращается между 2-х корпусов, в которых и находятся вихревые камеры. Зазоры справа и слева от колеса регулируется с помощью прокладок, установленных под вкладышем правого подшипника.
Гарантийный ресурс работы 1 год выбран по ресурсу подшипников (8000 часов). Замена подшипников возможна в полевых условиях.
