ВВК-3 - схема определения производительности и мощности по заданному перепаду давлений

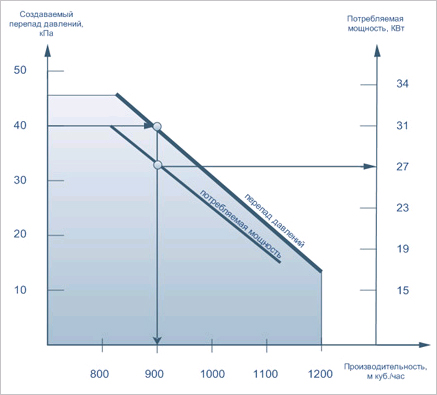

На графике показана техническая характеристика воздуходувки ВВК-3 и схема определения производительности и мощности по заданному перепаду давлений.






Номинальные параметры в компрессорном режиме воздуходувки ВВК-3

Температура всасывания: 20°С
Давление всасывания: равно атмосферному давлению
Перепад давлений между всасыванием и нагнетанием: 40 кПа
Потребляемая мощность: 27 кВт
Температура на нагнетании: 110°С
Производительность: 900 м куб./час

Номинальные параметры в вакуумном режиме

Давление всасывания: 74 кПа
Перепад давлений между всасыванием и нагнетанием: 26 кПа
Давление нагнетания: атмосферное давление воздуха
Потребляемая мощность: 25 кВт
Температура на нагнетании: 80°С
Производительность: 900 м куб./час

В зависимости от нагрузки на машину, она позволяет обеспечивать разную производительность.

Пример нагрузки. В системах аэрации воды нагрузкой может стать напор воды который будет преодолевать подаваемый воздух в водоем и(или) сопротивление задвижек(вентилей) на магистрали.

Разной производительности можно добиться также изменением частоты вращения привода через преобразователь частоты. В этом случае можно получить к тому же экономию электроэнергии.
