Технические характеристики ЦН-675
Технические характеристики ЦН-675

Рассмотрим технические данные о производительности, давлении и мощности на примере комбинаций ступени одного модуля.

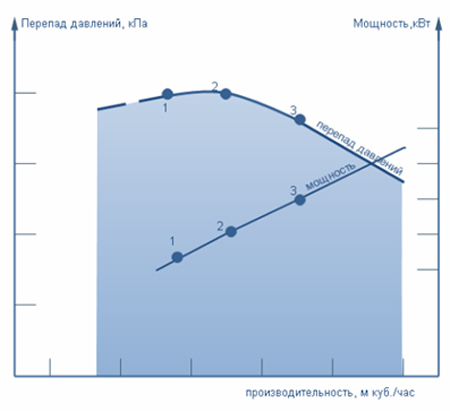

Характеристика зависимостей давления и мощности от производительности для любого соединения ступеней имеет вид примерно так, как показано на рисунке ниже. Для каждого способа включения ступеней получена характеристика, содержащая три точки.





Для последовательного соединения ступеней одного модуля получены следующие параметры (перепад давлений в компрессорном режиме, кПа/производительность, м куб. в час/мощность в компрессорном режиме , кВт):
Точка 1 на рисунке: 15/2500/18
Точка 2 на рисунке: 16/3500/24
Точка 3 на рисунке: 14,5/4500/30

Для параллельного соединения ступеней одного модуля получены следующие параметры (перепад давлений в компрессорном режиме , кПа/производительность, м куб. в час/мощность в компрессорном режиме , кВт):
Точка 1 на рисунке: 8/5000/18
Точка 2 на рисунке: 8/7000/24
Точка 3 на рисунке: 7/9000/30

Возможна также работа в вакуумном режиме.

При использовании двух и более центробежных модулей ЦМ-675 последовательным или параллельным соединением секций модулей можно добиться широкого диапазона перепада давлений или производительности. Более подробно можно посмотреть характеристики и остальную информацию из технического описания к центробежному модулю.

Габариты модуля: длина 1700 мм, ширина 990 мм, высота 1360 мм

Вес модуля, не более : 500 кг

Установленная мощность электродвигателя: 30 кВт
