1Ниже даны краткие рекомендации по установке и запуску воздуходувки:

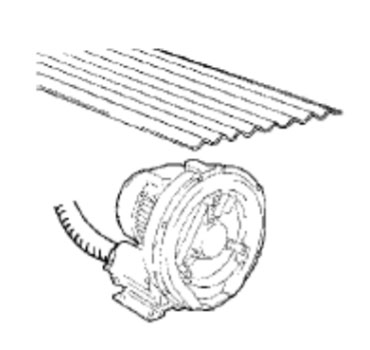

- При установке воздуходувка должна быть защищена от воздействия осадков и прямых
солнечных лучей.


- Устанавливайте воздуходувку на опоре с применением виброизоляторов. Убедитесь, что
опора может выдержать вес воздуходувки.

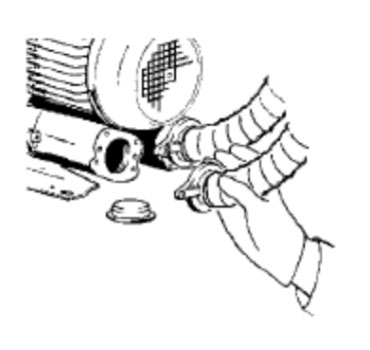

- Перед присоединением к воздуховодам уберите пластиковые защитные заглушки с
входного и выходного патрубков.



- Используйте гибкие вставки для присоединения воздуходувки к воздуховодам. Они предотвратят передачу вибрации на воздуховоды. Это не только уменьшит шум, но и предохранит воздуховоды от преждевременного износа.

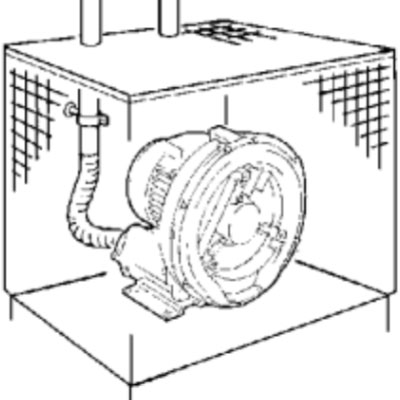

- Установите защиту от возможных контактов воздуходувки и выходящего воздуха с
открытыми частями тел людей. Во время работы воздуходувка и выходящий воздух могут
нагреваться в зависимости от модели до температуры свыше +100 °C.

- При установке воздуходувки оставьте визуальный доступ к шильдику на корпусе. При
дальнейшей эксплуатации чтение шильдика может понадобиться (например, при новом
электрическом подключении).

- Подключите к воздуходувке необходимую обвязку. В зависимости от схемы подключения
это может быть входной фильтр частиц, предохранительный клапан, обратный клапан,
манометр.

Внимание! При отсутствии входного фильтра не действует гарантия на случай ее повреждения из-за
попавших внутрь частиц или предметов.

Внимание! При отсутствии правильно настроенного предохранительного клапана не действует
гарантия на случай ее повреждения в связи с перегревом. Если ваша технологическая схема
не предполагает использование фильтра или предохранительного клапана, то, пожалуйста,
продумайте иную схему защиты воздуходувки. В этом случае вы берете на себя
ответственность за риски повреждения частицами или перегрева соответственно.

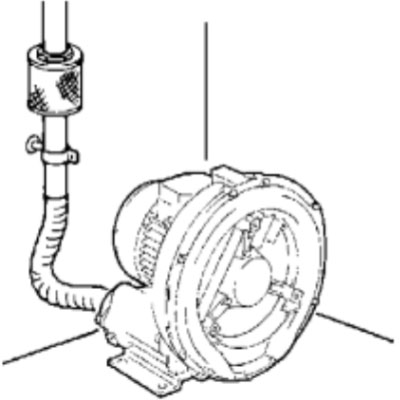

- Подключите воздуходувку к воздуховодам. Перед включением воздуходувки убедитесь,
что все открытые (не подключенные) патрубки воздуходувки закрыты с помощью
фильтров. Если открыт входной патрубок (в компрессорном режиме), его лучше защитить
при помощи входного фильтра частиц (см. предыдущий абзац). Если открыт выходной
патрубок (в вакуумном режиме), его лучше защитить при помощи сетчатого фильтра.
Помните, что даже в чистом воздухе может быть какое-то количество пыли. То же
относится и к вакуумируемой емкости.

- Проверьте вентиляцию помещения, в котором будет установлена воздуходувка. Если
помещение невентилируемое, то температура в нем может со временем повыситься из-за
тепла, рассеиваемого воздуходувкой, что приведет к перегреву воздуходувки.

- Внимательно прочитайте шильдик воздуходувки. Убедитесь, что все цифры на нем
хорошо читаемы. На шильдике указана номинальная мощность
электродвигателя, рабочее напряжение и сила тока.

- Перед включением проверьте напряжение и частоту питающей сети. Неправильное
напряжение или частота тока могут привести к неправильной работе воздуходувки вплоть
до преждевременного выхода ее из строя.

- Защитите электродвигатель от возможных перегрузок по силе тока и коротких замыканий.

- Защитите электродвигатель от перегрева «по напряжению».

- Подключение воздуходувки как к электрической сети, так и к сети воздуховодов должна
выполняться квалицифированным персоналом, имеющим необходимые допуски к
соответствующим работам. Подключать воздуходувку к электрической сети следует по
схеме на клеммной коробке электродвигателя.

- Перед пуском агрегата убедитесь, что все условия эксплуатации строго соответствуют
указанным в инструкции показателям. Особое внимание уделите температуре
перекачиваемого газа и температуре окружающей среды.


Рекомендации:

Минимальное расстояние от стены до задней крышки электродвигателя (для всасывания охлаждающего воздуха) 35-55 мм;

Минимальное расстояние от стены до корпуса воздуходувки (для беспрепятственного рассеивания тепла от корпуса) 20-40 мм;


Варианты установки/положение оси:

В общем случае, при установке воздуходувки возможны следующие варианты с различным направлением оси (вертикально или горизонтально):

• Установка в горизонтальном положении
• Установка в вертикальном положении на крышку воздуходувки
(установка на крышку)
• Установка в вертикальном положении на стене

В общем случае для агрегата любого типа возможен любой вариант установки.

Однако необходимо учитывать различие между конструкцией с отверстием для водоконденсата и без него при выборе направления оси:
• Воздуходувка без отверстия для водоконденсата можно устанавливать и закреплять при любом положении оси.
• Воздуходувка с отверстием для водоконденсата можно устанавливать и закреплять только в горизонтальном положении основанием вниз.


Установка в горизонтальном положении

Прикрутите основание воздуходувки к поверхности, используя подходящие
крепежные детали.
Выполните следующие действия:
• Подготовьте основание воздуходувки с монтажными отверстиями.
• Выберите винты подходящего типа.
• Прикрутите основание воздуходувки к поверхности винтами. При этом
не оставляйте пустых монтажных отверстий без винтов!

Установка в вертикальном положении на крышку воздуходувки (установка на крышку)

При установке воздуходувки в вертикальном положении с крышкой воздуходувки, обращенной вниз, необходимо использовать резиновые опоры.

Выполните следующие действия:

• Резиновые опоры поставляются как принадлежности. Они поставляются наборами по три штуки в наборе. В верхней части резиновой опоры имеется резьбовая шпилька, а в нижней – резьбовое отверстие.
• Закрепите резиновые опоры на воздуходувке: Вкрутите резьбовые шпильки резиновых опор в отверстия на торце крышки воздуходувки и затяните их.
• Установите воздуходувку вместе с резиновыми опорами на установочную
поверхность: Выберите подходящие крепежные детали для резьбового отверстия. Прикрутите резиновые опоры к поверхности или основанию, используя резьбовое отверстие. Установка в вертикальном положении на стене


При установке воздуходувки в вертикальном положении на стене, крепление агрегата осуществляется через отверстия в основании.

Выполните следующие действия:
• Установите воздуходувку как можно ближе к стене, на устойчивую опорную плиту с достаточной несущей способностью. Агрегат должен быть расположен основанием к стене.
• Подготовьте основание воздуходувки с монтажными отверстиями.
• Выберите винты подходящего типа.
• Прикрутите основание воздуходувки к стене винтами.
При этом не оставляйте пустых монтажных отверстий без винтов!
• Уберите опорную плиту.

Болт с проушиной:

После установки болт с проушиной можно демонтировать.
