Вакуумные столы и вакуумный прижим для заготовок

В различных отраслях обработки изделий из металла, дерева или пластика для удержания заготовки на рабочем столе вместо механических устройств, применяется вакуумный прижим. Для удержания заготовки используется сила, которая давит на заготовку, прижимая ее к столу, из которого откачивается воздух и создается разрежение. Эта сила, прижимающая заготовку, появляется сразу после начала откачивания воздуха из стола и исчезает, когда воздух вновь туда поступает.



Вакуумный прижими отличается от других равномерным распределением силы закрепления по всей поверхности заготовки. Благодаря этому в станках с ЧПУ эффективно решаются задачи крепления листовых деталей при механической обработке шлифовальным, фрезерным, гравировальным и токарным оборудованием.


При использовании вакуумныго стола с воздуходувкой удобно обрабатывать тонкие листовые заготовки, тонкостенные детали типа корпуса, обрабатывают лицевые панели приборов, панели, копмпозиты и МДФ фасады. Создаваемого вакуума в 50 кПа достаточно для качественного прижима листов из металла и МДФ. Удобство применения и точность позиционирования сказывается на качестве готовых изделий. Прижим полностью исключает деформацию заготовки и обеспечивает нужную точность производимых работ.

Максимальную силу прижима детали к столу определяет некоторая величина перепада давления между атмосферой и разряжением внутри стола. Разница не будет больше одной атмосферы, что показывает наибольшую силу вакуумного прижима в 1000 мБар, по отношению площади прижимной заготовки к рабочей поверхности стола. Это значит, что на 1 м2 действует прижимная сила до 100 кН.


Преимущества вакуумного прижима:

• Заготовка закрепляется равномерно по всей площади поверхности, действующих осей сил.
• Заготовка успешно крепится для обработки листов станками с ЧПУ
• Вакуумный прижим используется для точности удержания местоположения.
• Вакуум в 50 кПа качественно прижимает металлические листы и исключает деформацию и высокую точность.

При выборе оборудования для создания вакуума нужно учитывать особенности работы столов. Оборудование не может полностью герметизировать втянутый объем. Работа будет всегда сопровождаться натеканием атмосферного воздуха. Для линейных столов (более 5 м), быстрота откачки значительней, чем величина преобразуемого вакуума.

Вихревые воздуходувки идеально подходят для использования в вакуумном столе, т.к. они могут работать в вакуумном режиме, создавая относительное разрежение до 500 мБар.

Если заготовка имеет большую площадь контакта с вакуумным столом (деревянные и пластиковые панели), то небольшой перепад давления обеспечивает значительную прижимающую силу. Поэтому использование воздуходувок - это отличный вариант. Также нужно учитывать, что они безмасляные, неприхотливы и надежны.

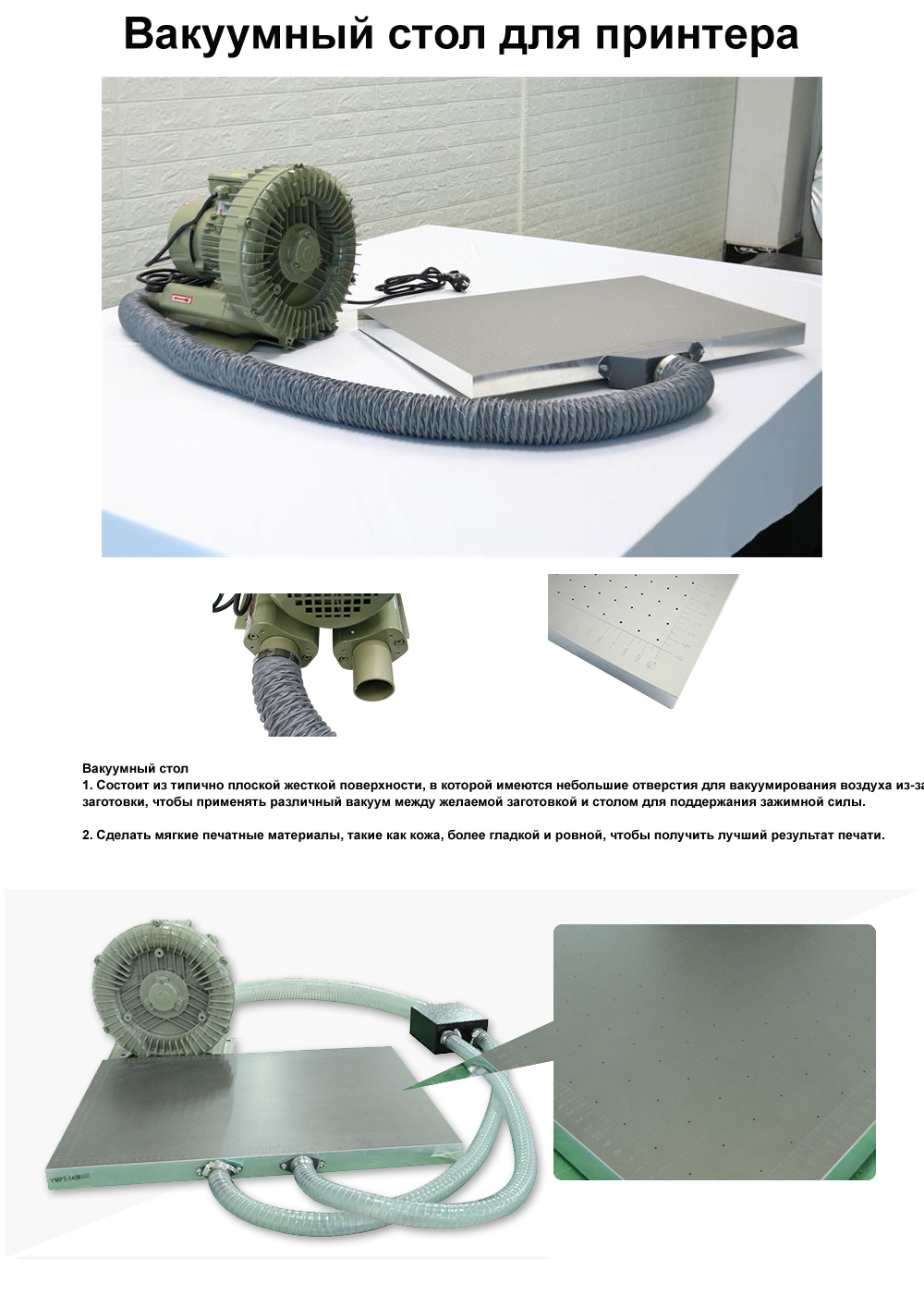

Вакуумный стол для принтера



1. Состоит из типично плоской жесткой поверхности, в которой имеются небольшие отверстия для вакуумирования воздуха из-за заготовки, чтобы применять различный вакуум между желаемой заготовкой и столом для поддержания зажимной силы.

2. Сделать мягкие печатные материалы, такие как кожа, более гладкой и ровной, чтобы получить лучший результат печати.
