Воздуходувки SCL от итальянской фирмы FPZ.

Компания FPZ является одним из мировых лидеров по производству воздуходувок. Они применяются для нагнетания и откачки воздуха или газовых смесей.

Воздуходувки SCL K – разработаны (предназначены) для непрерывного движения воздуха или невзрывчатого, неопасного и невоспламеняющегося газа. Твердые частицы, даже маленькие, включая грязь, могут причинить серьезное повреждение, поэтому если есть вероятность попадания в воздуходувку загрязнения, то необходимо обязательно устанавливать фильтр на входное отверстие.



Воздуходувки могут иметь два варианта: в вертикальном и горизонтальном исполнении. Поставляются в едином блоке. Вращение турбин идет напрямую электродвигателем, либо по ременному приводу. Корпус изготавливается из алюминия. Упорный подшипник находится в центре корпуса, что позволяет легко его заменить в случае износа.

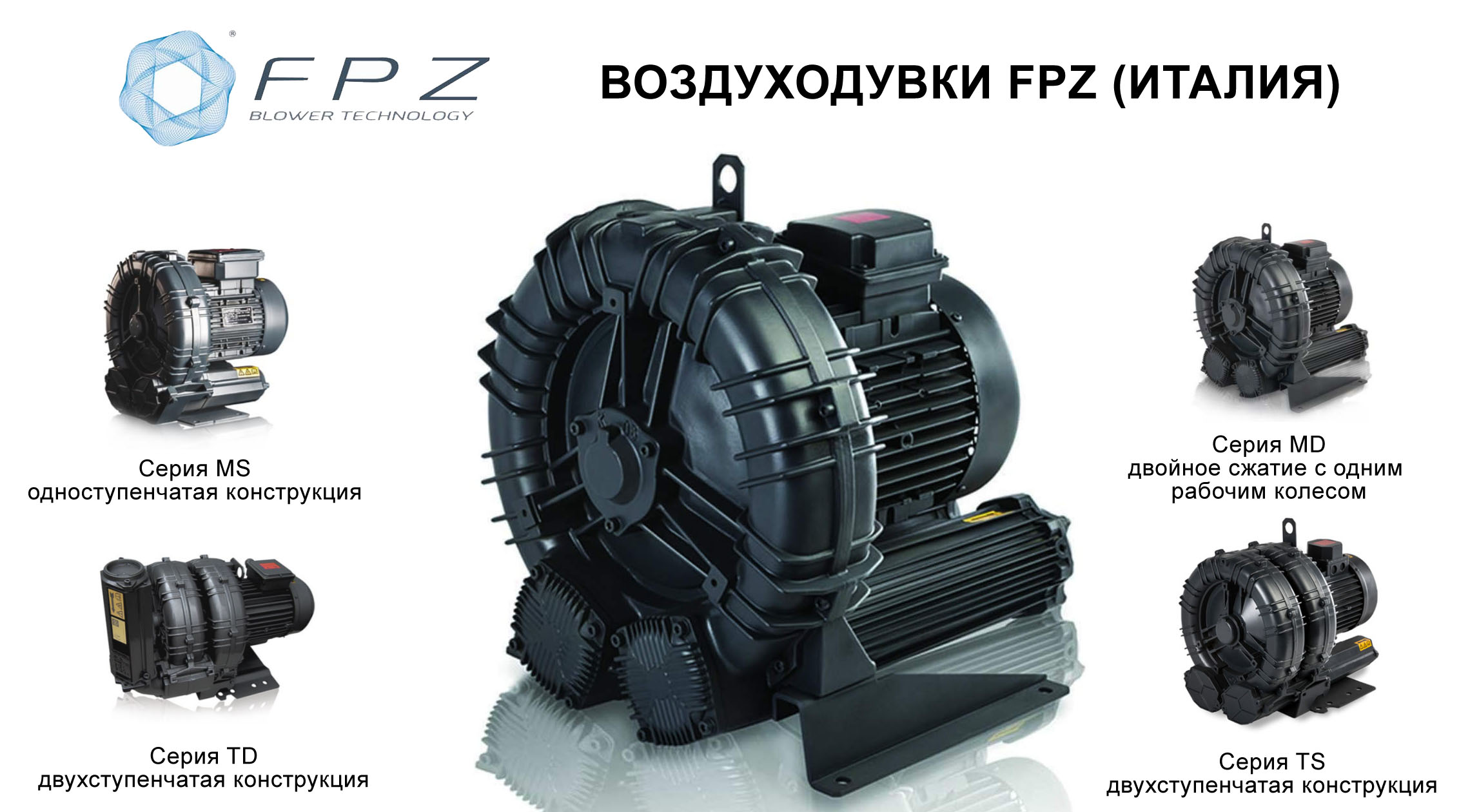

Компания FPZ предлагает следующие серии воздуходувок SCL:

1) серия MS (одна ступень, одно рабочее колесо) - одна из самых популярных серий, обеспечивает большой расход воздуха и среднее давление.




2) серия TS/SH (одна ступень, два рабочих колеса) - самый большой расход воздуха, давление чуть ниже, чем у серии MS.



3) серия MD/DL/DH (две ступени, одно рабочее колесо) - низкий расход воздуха, но дают большое давление.

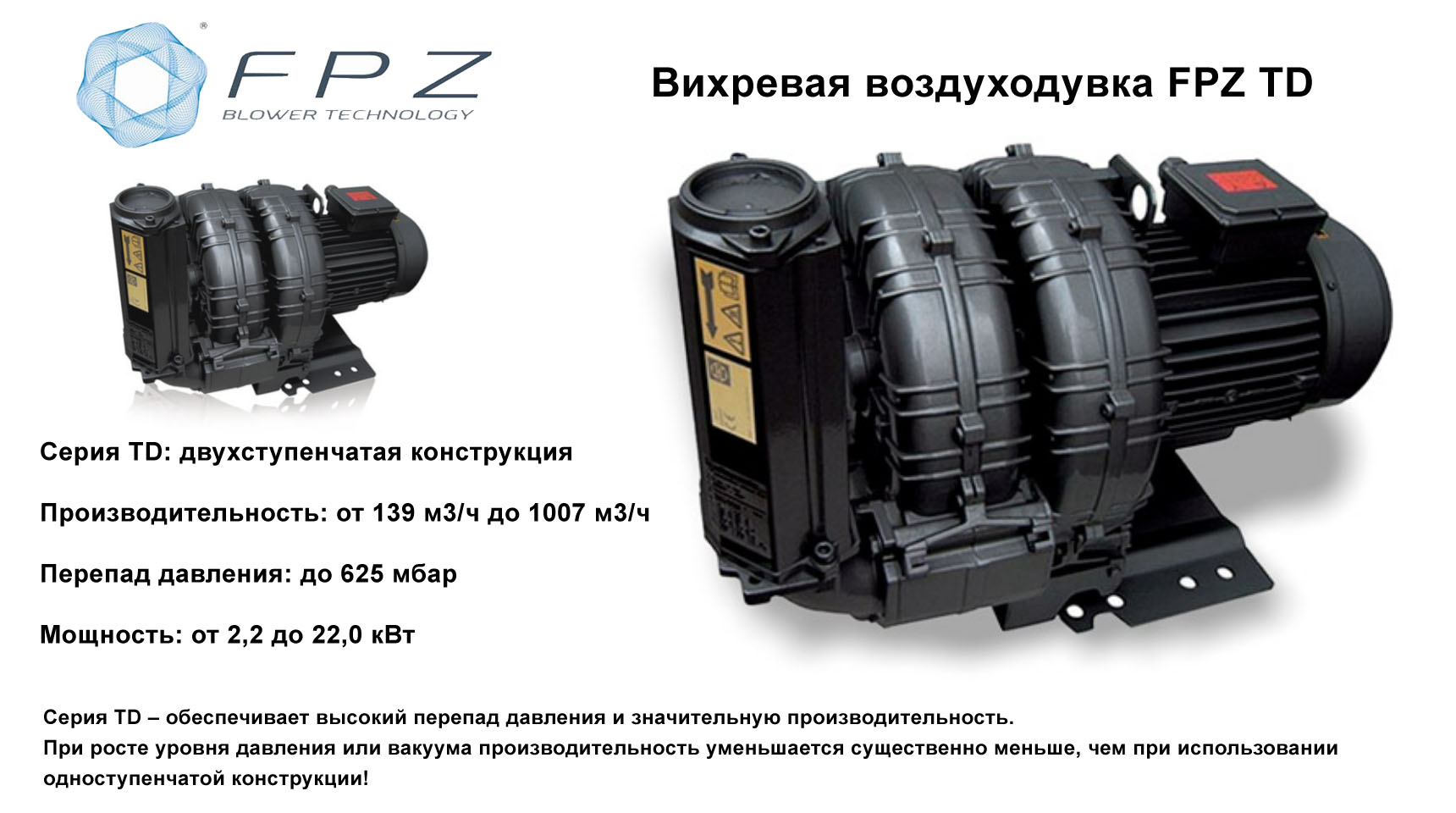

4) серия TD (две ступени, два рабочих колеса) - дает большой расход воздуха и высокое давление (чуть меньше серии MD).



Воздуходувки FPZ могут применятся в различных сферах деятельности:

химической, фармацевтической и фотографической промышленностях;
очистных сооружениях;
промывке стеклянной тары;
пневмовакуумных устройствах;
пневмотической (воздушной) почте и подземной (транспортной) почте;
перемешивании и очистке пищевых продуктов;
стоматологии;
подачи воздуха в аквариум;
подъемно-вакуумных устройствах;

Технические характеристики серии MS



Модель	Произв-ть, м3/ч при Р=0	Электродвигатель, кВт	Разность давления Р, мбар
SCL 06	55	0,2	90
SCL K03-MS	70	0,37-0,55	150
SCL K04-MS	135	0,75-1,5	250
SCL K05-MS	219	1,1-3,0	300
SCL K06-MS	304	2,2-4,0	340
SCL K07-MS	414	2,2-5,0	400
SCL K08-MS	536	3,0-9,2	450
SCL K09-MS	663	4,0-11,0	450
SCL K10-MS	782	5,5-15,0	500
SCL K11-MS	915	5,5-18,5	500
SCL K12-MS	1022	9,2-18,5	425



Технические характеристики серии TS/SH



Модель	Произв-ть, м3/ч при Р=0	Электродвигатель, кВт
SCL K03-TS	131	0,75-1,1
SCL K04-TS	183	1,5-2,2
SCL K05-TS	409	2,2-4,0
SCL K06-TS	563	4,0-7,5
SCL K07-TS	827	5,5-15,0
SCL K08-TS	1007	5,5-15,0
SCL K09-TS	1325	9,2-18,5
SCL K10-TS	1539	11,0-18,5
SCL K11-TS	1765	11,0-22,0
SCL-115SH	2150	11,0-30,0



Технические характеристики серии MD/DL/DH



Модель	Произв-ть, м3/ч при Р=0	Электродвигатель, кВт	Разность давления Р, мбар
SCL 10 DL	30	0,37	150
SCL 15 DL	49	0,56	260
SCL - 15DH	50	0,55	300
SCL 20 DH	72	0,75-1,1	250
SCL 30 DH	103	0,75-1,5	300
SCL 40 DH	144	2,2-3,0	350
SCL K07R-MD	181	2,2-4,0	450
SCL K08R-MD	236	3,0-7,5	450
SCL K09-MD	331	4,0-9,2	475
SCL K10-MD	387	5,5-11,0	500
SCL K11-MD	431	5,5-15,0	500
SCL K12-MD	473	7,5-15	650



Технические характеристики серии TD



Модель	Произв-ть, м3/ч при Р=0	Электродвигатель, кВт
SCL K03-TD	73	0,75-1,1
SCL K04-TD	140	1,1-2,2
SCL K05-TD	215	2,2-4,0
SCL K06-TD	312	4,0-7,5
SCL K07-TD	417	5,5-11,0
SCL K08-TD	518	5,5-15,0
SCL K09-TD	657	9,2-18,5
SCL K10-TD	804	11,0-18,5
SCL K11-TD	903	11,0-18,5
SCL-115DH	1112	11,0-30,0

Условия эксплуатации:

1) При работе необходимо защитить воздуходувку соответствующим предохранительным клапаном.
2) Входная температура и окружающая температура должны находиться в диапазоне от -15°C до +40°C.
3) Необходимо следить за тем, чтобы воздуходувка имела хорошую вентиляцию, особенно при продолжительной работе.

УСТАНОВКА ВОЗДУХОДУВКИ FPZ SCL
Важно, чтобы воздуходувка была установлена в хорошо проветренном помещении, где температура не превышает +40°C. Если воздуходувка установлена вне помещения, то необходимо защитить ее от попадания прямых солнечных лучей и возможности сбора воды в нижней части колена, особенно когда оно установлено вертикально.

Воздуходувка может быть установлена с выходным отверстием в любом положении.

Воздуходувка сбалансирована и не будет передавать колебания, однако рекомендуется, чтобы она была установлена на вибрационных подкладках.

Перед соединением агрегата с трубопроводом, удалите заглушки и присоедините воздуходувку, используя гибкие шланги. Не используйте жесткие соединения, так как они могут вызвать напряжение и вредные колебания.

Не забудьте о защите входного отверстия соответствующим фильтром.

Если необходимо регулировать поток, установите клапан (байпас).
Выберите соответствующие размеры труб и переходников, чтобы минимизировать дополнительное
сопротивление.

Внимание!
• не используйте шланги меньшего диаметра, чем входные отверстия воздуходувки;
При монтаже нескольких единиц параллельно, установите размеры коллектора и главный трубопровод соответственно;
• Используйте большие изгибы радиуса и избегайте использование углов меньше 90 градусов;
• Не используйте клапаны, которые имеют уменьшенное отверстие относительно общей системы;
• Предохранительный клапан устанавливается, чтобы избежать перегрузки воздуходувки в результате изменений дифференциала давления.


При подключении двигателя к электросети проверьте направление вращения перед соединением трубопровода. Воздуходуки SCL K уже снабжены стандартными глушителями во всасывании и на выхлопе. Шум может быть приглушен дополнительными глушителями.
Для значительного уменьшения шума, воздуходувка может поставляться в специальном звуконепроницаемом кожухе.

ЭЛЕКТРИЧЕСКИЙ ДВИГАТЕЛЬ ВОЗДУХОДУВКИ FPZ SCL

Электрический двигатель был подобран для эксплуатации агрегата в окружающей среде с температурой от -15°C до +40°C на высоте не выше 1000 м. Обязательно нужно установить электрическую защиту двигателя в соответствии с параметрами указанными на табличке электродвигателя. Воздуходувка поставляется без разъемов и кабеля. Их подбор осуществляется вместе с тепловой защитой. При подключении проверьте правильность
направления вращения двигателя.
Изменения в напряжении до ± 10 % приемлемы.
Никогда не закрывайте клапан на входе или выходе.

ОБСЛУЖИВАНИЕ ВОЗДУХОДУВКИ FPZ SCL

После каждых 10-15 дней использования необходимо очищать картридж фильтра. Чаще производите замену картриджей при работе в запыленных средах. Грязный фильтр создает сильное сопротивление на всасывании, в следствие чего будет увеличиваться температура и потребление электроэнергии.

Важно, чтобы воздуходувку периодически осматривал квалифицированный персонал.

Отклонения от нормальных эксплуатационных режимов (например, увеличение потребления электроэнергии, необычные шумы, колебания, и т.д.) – это признак неправильной работы, который может привести к отказу в работе.

При нормальных рабочих условиях срок службы воздуходувки 25 000 рабочих часов.

Периодически очищайте поверхность воздуходувки, загрязненная поверхность может привести к повышению температуры.

ОЧИСТКА ВОЗДУХОДУВКИ FPZ SCL

В случае, если необходимо произвести очистку внутренней части воздуходувки, необходимо следующее:
1. открутить винты 915 и 902 с крышки 162;
2. снять крышку 162;
3. снять рабочее колесо 230;
4. очистить воздуходувку;
5. собрать в обратном порядке.

Если необходимо, то вместо прокладки 423 используйте герметик

Для очистки вентилятора электродвигателя необходимо использовать сжатый воздух, а также сухую
ветошь, не рекомендуется использовать различные растворители и другие агрессивные средства.


Ниже представлены основные неисправности воздуходувок FPZ SCL, их причины и способы их устранения.

1) Воздуходувка не запускается, при запуске слышен металлический звук

Причина
1. Одна из фаз отсутствует.
2. Ротор воздуходувки загрязнен
3. Повреждены подшипники
4. Короткое замыкание

Способ устранения
1.Подключить фазу.
2. Обратитесь в сервисный центр
3. Обратитесь в сервисный центр
4. Обратитесь в сервисный центр

2) Отключается защита двигателя, невозможно запустить после срабатывания защиты

Причина
1. Электродвигатель перегружен.
2. Износ ротора воздуходувки

Способ устранения
1. Проверить питание.
2. Обратитесь в сервис центр

3) Воздуходувка не создает давления или вакуума

Причина
1. Не правильное направление
вращения электродвигателя.
2. Не герметичность системы.
3. Повреждены уплотнения воздуходувки.
4. Ротор воздуходувки загрязнен

Способ устранения
1. Поменять фазы.
2. Найдите утечку.
3. Обратитесь в сервисный центр
4. Обратитесь в сервисный центр

4) Шум в подшипниках. Появилась повышенная шумность.

Причина
1. Износ подшипников.
2. Большой поток воздуха.
3. Загрязнен всасывающий фильтр

Способ устранения
1. Обратитесь в сервисный центр
3. Очистить фильтр


Воздуходувки FPZ SCl в зависимости от подключения можно использовать в 2-х режимах:

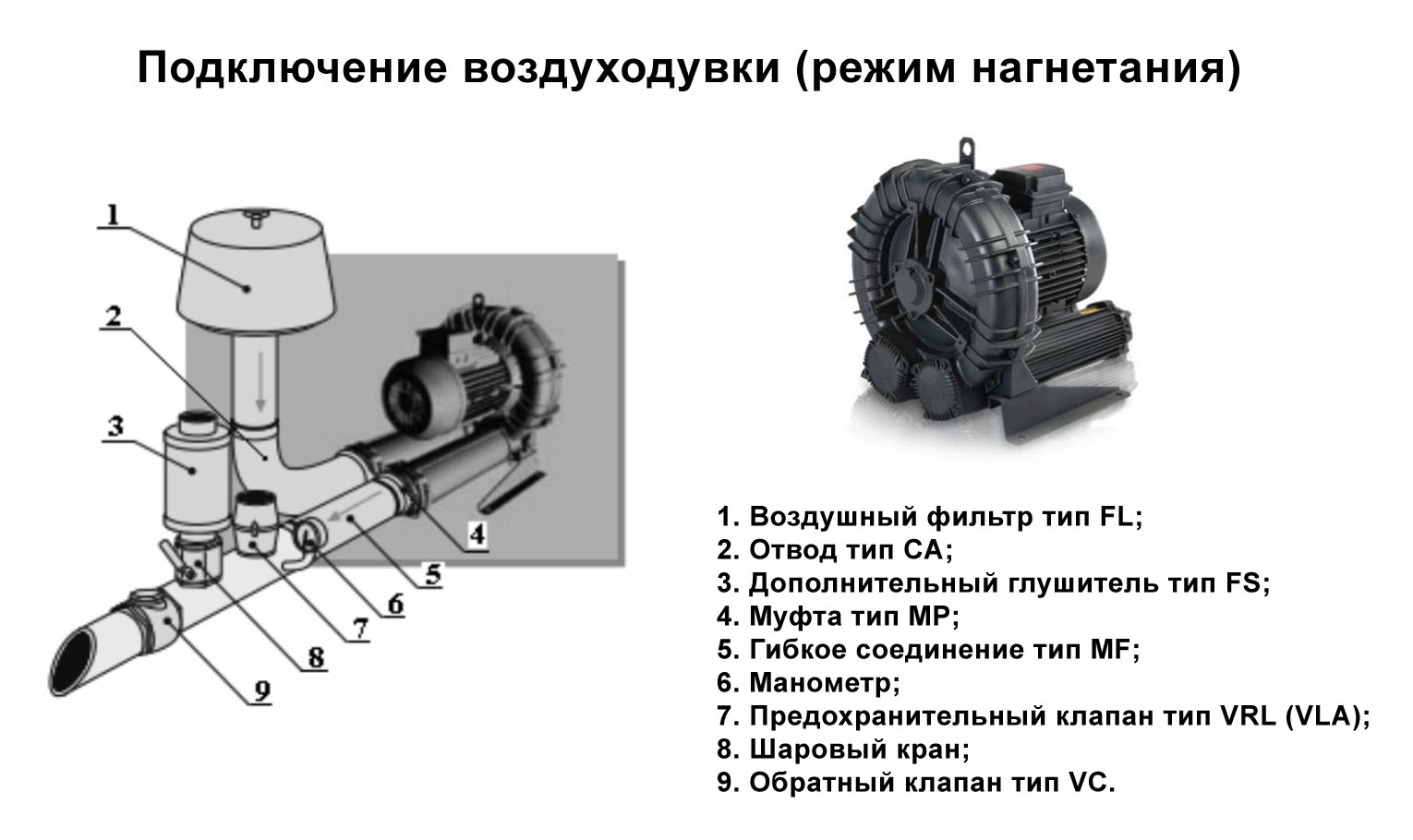

Режим нагнетания воздуха

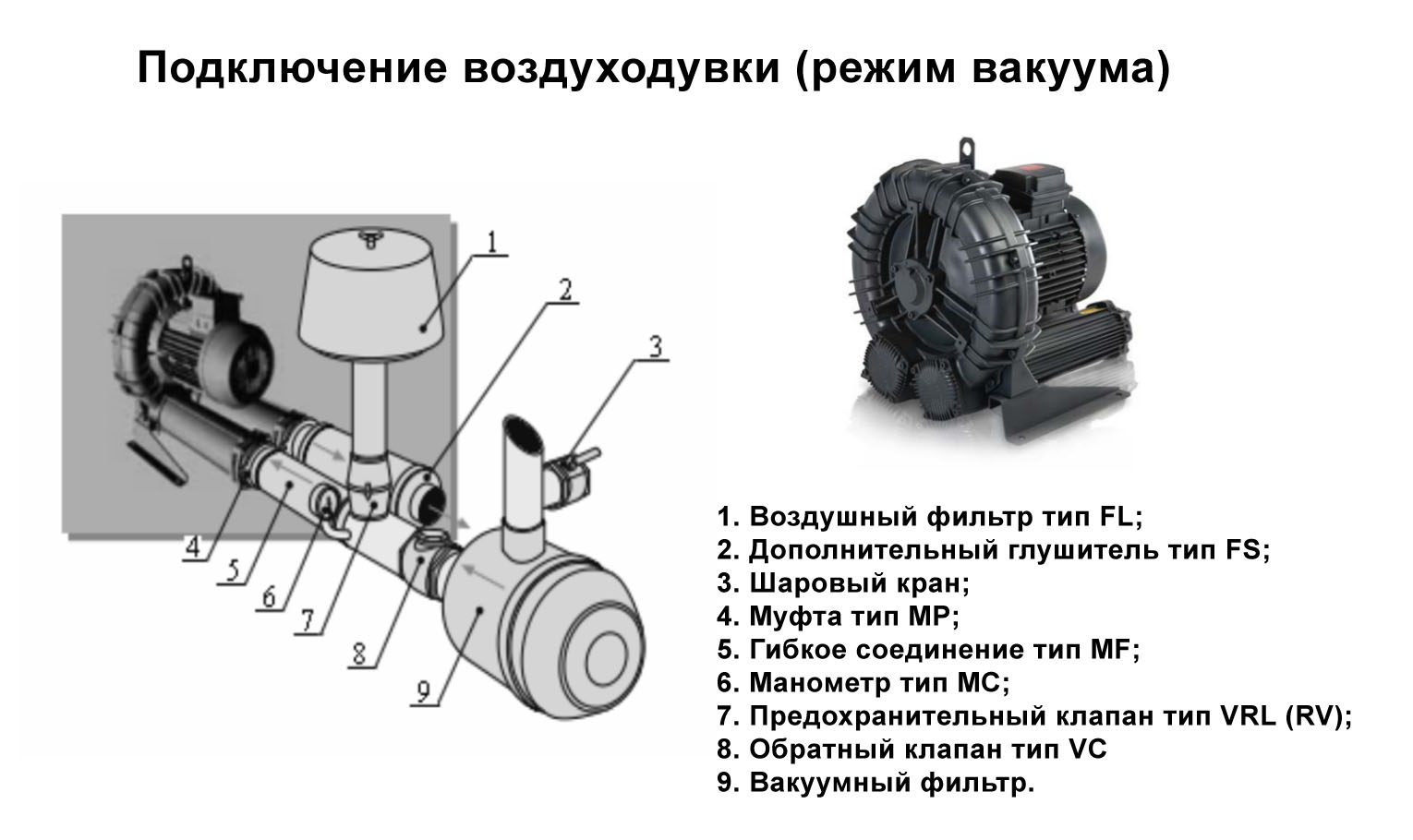

Режим создания вакуума

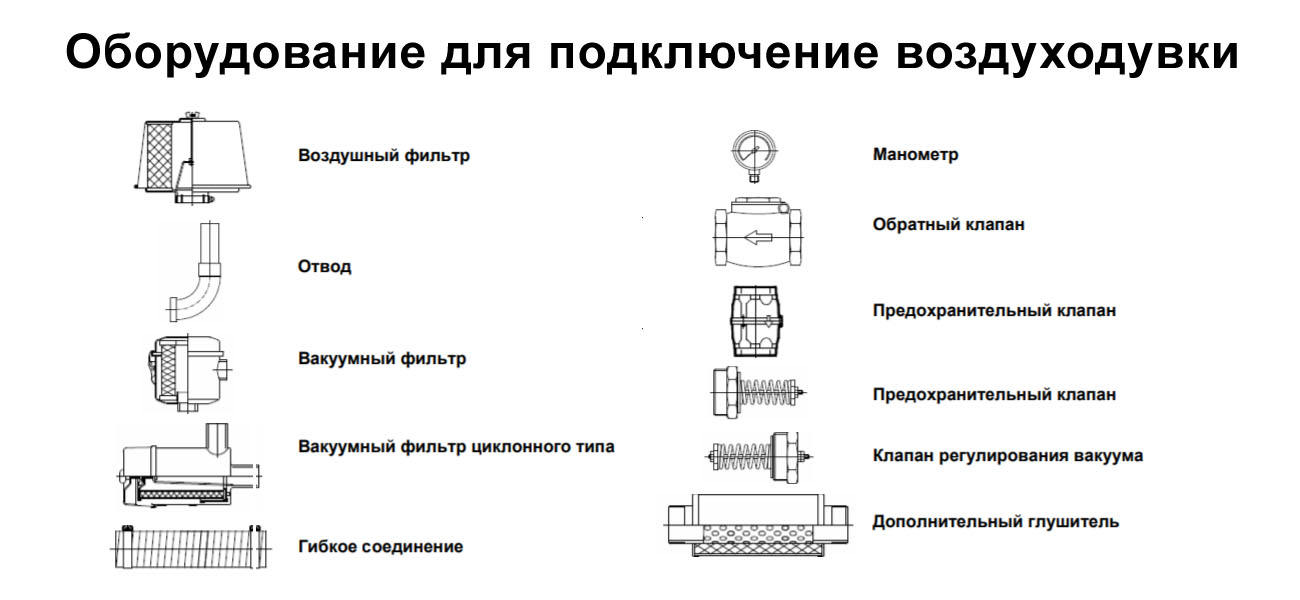

Дополнительное оборудование для подключения воздуходувок
