Вихревые воздуходувки - это машины динамического действия, предназначенные для нагнетания или откачки воздуха и неагрессивных газов.

В воздуходувках данного типа нет изнашивающихся частей (кроме подшипников), поэтому они очень надежны и долговечны. Вихревые воздуходувки способны работать как в компрессорном, так и в вакуумном (эксгаустерном) режиме. Ротор воздуходувок смонтирован непосредственно на валу электродвигателя для бесконтактного сжатия. В рабочей зоне нет пар трения и, следовательно, нет износа. Подшипники находятся вне зоны сжатия и поэтому они практически не подвержены нагреву от сжимаемого воздуха, следовательно, их ресурс выше, нежели у моделей имеющих подшипники в области, подверженной излишнему нагреву.

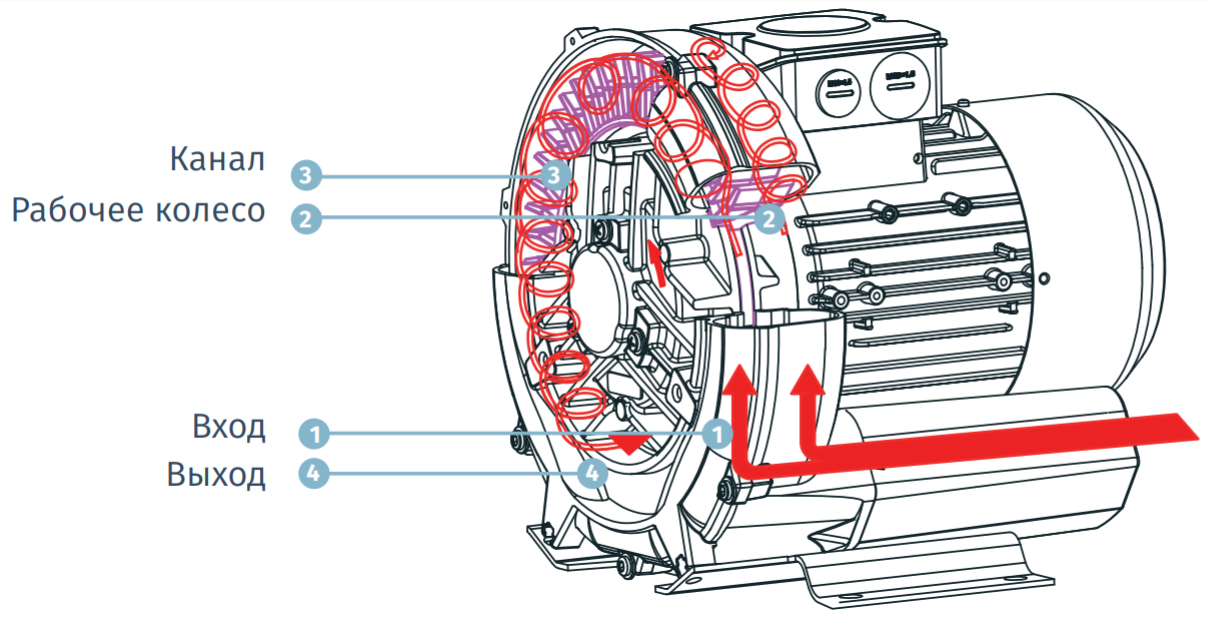

Газ всасывается в рабочую зону в точке 1, затем проходит по рабочему каналу 2 по спиралевидной траектории и выходит в точке 4. Двигаясь по каналу, газ испытывает воздействие центробежной силы и тангенциальных сил, возникающих в результате воздействия лопаток рабочего колеса. Подойдя к точке 4, поток газа сталкивается с отсекателем, перекрывающим половину сечения канала, таким образом, газ направляется в выходной патрубок.



1 - Вход
2 - Рабочее колесо
3 - Канал
4 - Выход
